樓梯平臺梁內雜物未清理,易導致夾渣、蜂窩
及時更換破損模板,才能確保砼的成型質量
砼澆筑前,梁底未進行清理
屋面排水溝底部未及時清理和剔鑿
拆模過早導致柱子成型效果較差
混凝土質量缺陷未及時處理影響后續施工
樓梯平臺梁梁底未及時清理導致的夾渣
振搗不密實導致的柱子露筋
混凝土上人過早導致腳印明顯
柱角加固不到位導致錯臺明顯
某項目框架柱根部未剔鑿
某項目剪力墻根部未剔鑿
一、 模板工程的一般規定
模板滿堂架搭設過程中及時進行檢查并在搭設后完善驗收核準表格
標準滿堂架質量控制要點: 桿件順直、步距跨距均勻(支撐立管縱橫向間距≤1.2m ; 水平拉桿步距1.8m ); 立桿水平桿接頭錯開; 掃地桿雙向滿布; 剪刀撐按要求設置; 工期較緊時立桿底部需墊模板墊塊以增大立桿受力面積; 各拉桿、支撐要牢靠穩固,上下層支柱垂直,并在同一中心線上。
二、模板安裝的施工要點
穩固規范的板后澆帶攔縫
筏板后澆帶攔縫采用快易收口網加鋼筋焊接固定的辦法處理(推薦標準)
6、模板安裝位置、軸線、標高、垂直度應符 合設計要求和規范(澆筑砼前需對豎向墻柱的垂直度和板底模平整度進行復查)。結構構件尺寸準確,固定在模板上的預埋件、預留孔和預留洞均不得遺漏且安裝牢固。
鋼柱混凝土包角支模
剪力墻窗口支撐(采用角鋼與木模固定并內加支撐)
柱平面控制線: 標明軸線、柱邊線、模板安裝控制線,施工中可只對軸線噴漆標識
墻柱的豎向封模前應在根部粘貼海綿條(也可在封模后在根部外填砂漿封堵) ,防止根部的露漿
剪力墻墻體邊線、模板邊線、50cm控制線的布置(樣板建設時需標識)
頂板模板支撐體系: 模板支撐龍骨放置樣板,木方間距不大于300mm,木方宜豎向放置,優點是受力合理不易變形
高大模板需要專門設置場地,在對模板進行清洗清理后整齊堆放,以備下一次的使用
梁鋼筋綁扎前留設清理口
目的是清理后續施工中散落在摸班上的細小渣子、灰塵、木屑(兩種方法二選一)

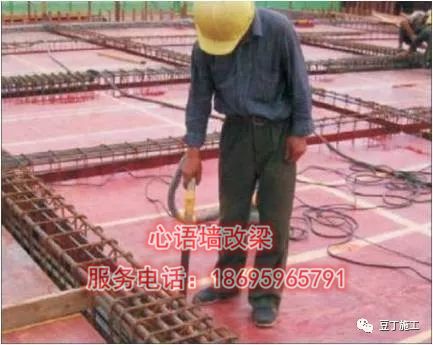

使用吸塵器清理梁底
板筋綁扎前應對模板的平整度進行檢查
梁板鋼筋施工前,版面清理及涂刷脫模劑
雙墻雙柱細部加固: 為保證該部位施工質量,設計上應避免雙墻,施工上宜組織錯層施工; 當伸縮縫兩側同時施工時,可用強度較大的聚苯板作為隔斷
梁板鋼筋施工前,版面清理及涂刷脫模劑
標準層梁柱交接處定制模板(推薦標準),可以有效避免交接處模板錯臺、跑位
樓板上的水、電預留洞均采用鋼質定型模,確保預留洞口尺寸
墻柱根部20cm范圍內需嚴格找平 ,防止下層澆筑墻時模板根部漏漿
模板梁底膜支設以及板模板鋪設效果圖(梁底模拉通線、模板拼縫均勻、及時對板模大面積平整度進行檢查調整)
板底模板加固控制要點: 樓板第一排立管距墻柱≤400mm,木枋距陰角≤150mm; 板底木枋間距≤300mm,立管頂托旋出長度≤200mm,立桿底部不允許采用頂托
梁模板加固控制要點: 梁側上下口采用木方收口,并用步步緊或卡箍加固,間距≤500mm; 梁底木枋間距≤300mm; 梁底掃地桿距樓面≤200mm,滿堂架中間水平拉桿步距1.8m; 梁支撐立管縱橫向間距≤1.2m ; 梁側凈距大于500mm時需用對拉螺桿配短鋼管加固梁側

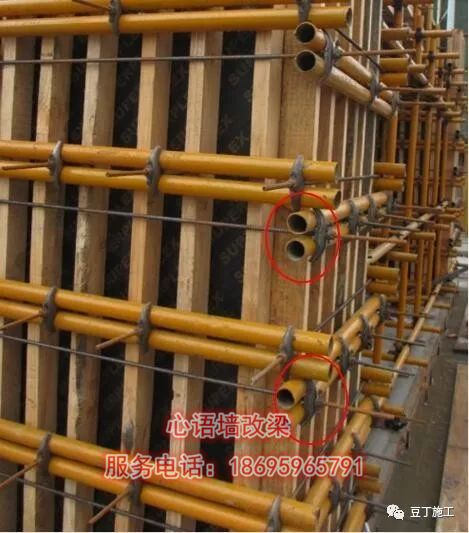

剪力墻、柱側模加固要點: 側模采用貫通鋼管及穿墻對拉螺桿拉結加固,螺桿間距≤ 500,第一排螺桿離地小于200mm,最上面一排螺桿小于300mm; 剪力墻陽角部位需使用雙扣件緊固; 墻柱側模拼接,小塊模板必須放置在中部拼接,不允許在頂部或底部拼接
注意: 墻、柱下部1/3范圍內額外支撐加固(本例用雙蝴蝶卡)
注意: 外獨立柱雙向拉 頂結合,樓面上預埋鋼筋拉結點
工具化用鋼管 焊接的 樓梯加固體系(推薦性標準1)
工具化的 樓梯鋼模(推薦性標準2)
澆筑混凝土前進行板面沖水清洗(有利于拆模和清理梁板底的雜物)
四、模板拆除控制要點
要對后澆帶板以及懸挑梁兩側進行加固支撐
后澆帶板邊緣模板快拆體系(推薦): 適用于大跨度框架梁板后澆帶兩側懸挑距離較大的工程,可確保獨立支撐。
一、混凝土工程的一般規定
混凝土成型效果較好且及時進行了成品保護
剪力墻混凝土成型效果較好(交角、線、面順直清晰)
創源項目主體結構梁角順直、成型觀感好
6、混凝土現澆結構外觀應密實整潔,面層平整,陰陽角的棱角整齊平直,梁柱節點或樓板與墻體交角、線、面清晰、平順。表面無漏漿、無跑模和漲模,無爛根、無錯臺、無冷縫、無夾雜物,無裂縫,無蜂窩、麻面、和孔洞,無明顯氣泡。鋼筋保護層準確,無漏筋;預留孔洞、施工縫、后澆帶洞口整齊;預埋件底部密實,表面平整;預埋螺栓垂直、外漏鋼筋絲扣有保護措施。外墻陰陽角垂直整齊,折線、腰線平順;各層門窗口邊線順直,不偏斜;各層陽臺邊角線順直,無明顯凹凸錯位;滴水槽(檐)順直齊整。
二、混凝土工程的施工、養護要點
注意確保梁、柱交界處,柱的全高都是高標號混凝土
地下室底板與豎向剪力墻砼的交接處采用二次振搗,確保密實
5、澆筑過程中注意對鋼筋的保護,不得隨意踩踏鋼筋、碰撞水電預留洞及預埋管線。及時清理墻、柱伸出模版部分鋼筋上的浮漿,在鋼筋上套PVC管或纏繞塑料薄膜也是一些常用的辦法。
混凝土的收光與拉毛(保證混凝土密實度和表面強度)
混凝土的收光與拉毛(保證混凝土密實度和表面強度)
控制混凝土面層標高: 頂板混凝土澆筑,拉通線控制混凝土標高,并使用鋁合金刮杠找平
屋面混凝土覆蓋薄膜養護,覆蓋嚴密并營保持塑料布內有凝結水,防止混凝土表面出現干縮裂縫
砼施工開盤、收盤對泵管進行清洗時用直徑為300mm的波紋管收集到地下室,然后用水稀釋,稀釋后的沙石可以作為地下室的填充層,水通過集水井排出。
樓面降板處角鋼吊模的使用及成型效果
室外樓梯支模時底部使用嵌條,砼成型便有滴水線
剪力墻、框架柱根部混凝土剔鑿到位,確保新舊混凝土的有效連接
左面樓梯混凝土成形質量較好,尺寸平整,表面光潔,無質量缺陷現象; 右側樓梯尺寸不規范,露漿明顯
樓梯踏步質量控制要點: 樓梯踏步模板盡量施工工具化模板,并應當注意木方加固,防止彈模; 澆筑時需要分段振搗到位,避免蜂窩麻面等現象; 混凝土澆筑完成后應等混凝土有足夠強度后方可拆模,并注意養護和成品保護。
需要注意: 樓梯施工縫留置高于同樓層板面三個踏步(或1/3總踏步數),施工縫斷面垂直于樓梯樓板。
后澆帶支模前需對鋼筋進行除銹處理并對舊砼剔鑿清理
貫通施工縫、后澆帶的寬度不小于80cm,鋼筋需要貫通,并在通道位置覆蓋模板進行保護
大體積混凝土收面之后及時覆蓋進行養護(澆筑后12h以內開始,養護不少于14d)
豎向混凝土的養護、大體積混凝土的養護(大體積混凝土澆筑后7d內需定期測溫)
三、成品保護及缺陷修補要求
混凝土質量缺陷的處理
樓梯、柱、剪力墻陽角等位置的混凝土成品保護示例
